Испарители

Испарители

Опросные листы

Для предоставления коммерческого предложения на изготовление теплообменного оборудования, пожалуйста, заполните опросный лист в удобной для Вас форме:

  опросный лист в форматеdoc.doc
  опросный лист в форматеpdf.pdf

Пожалуйста, направляйте заполненный опросный лист на адрес электронной почты post@gazovik-neft.ru или по факсу (8452) 961–062. Наши менеджеры свяжутся с вами в кратчайшее время.

Назначение

Испарители предназначены для испарения технологических сред в процессе производства. Могут использоваться в условиях микроклиматических районов с умеренным и тропическим климатом, рассчитаны на установку в географических районах сейсмичностью до 7 баллов по шкале Рихтера. Уплотнительная поверхность «выступ-впадина», по требованию заказчика допускается «шип-паз». Могут изготавливаться в вертикальном и горизонтальном положении. Крепление труб в трубных решетках производится обваркой и развальцовкой (при отсутствии специального указания типа соединения труб с трубными решетками).

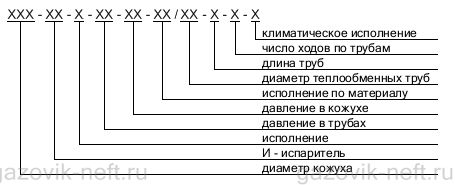

Структура условного обозначения аппарата.

Структура условного обозначения аппарата

Пример обозначения при заказе:

Испаритель 1000 ИН–1–0,6–1,6–М1/25Г–6–4–У ТУ 3612–024–00220302–02

Испаритель (ИН) — неподвижный, (ИК) — неподвижный с компенсатором, исполнения 1, с кожухом диаметром 1000 мм, на условное давление в трубах 0,6 МПа, в кожухе 1,6 МПа, исполнения по материалу М1, с гладкими теплообменными трубами (Г) диаметром 25 мм и длиной 6 м, четырехходовой по трубам, климатического исполнения (У).

Технические характеристики

Наименование параметраВеличина параметра
Диаметр аппарата, мм 600; 800; 1000; 1200; 1400
Поверхность теплообмена, м² 40 – 490
Условное давление, МПа 1,0; 1,6; 2,5; 4,0
Длина теплообменных труб, м 2; 3; 4
Диаметр и толщина стенки теплообменных труб, мм 25×2
Число ходов 1
Температура теплообменных сред в трубах и кожухе, °С от –70 до +350
Материальное исполнение углеродистая сталь, нержавеющая сталь, сталь молибденсодержащая
