Пробоотборник секционный ПСРП, ПСРП–1

Пробоотборник ПО–1, ПО–2

Цена от 44 756 руб.

Опросные листы

Для предоставления коммерческого предложения на изготовление теплообменного оборудования, пожалуйста, заполните опросный лист в удобной для Вас форме:

Пожалуйста, направляйте заполненный опросный лист на адрес электронной почты post@gazovik-neft.ru или по факсу (8452) 961–062. Наши менеджеры свяжутся с вами в кратчайшее время.

Каталог для скачивания .pdf

Назначение

Пробоотборники секционные ПСРП, ПСРП–1 предназначены для отбора проб нефтепродуктов по всей высоте наземных резервуаров нормального и повышенного давления с понтоном. Выпускаются пробоотборники двух типов размеров в зависимости от внутреннего диаметра направляющей трубы понтона:

ПСРП dвн = 240 мм;

ПСРП–1 dвн = 200 мм.

Пробоотборник является комплектующим изделием вертикальных цилиндрических резервуаров и устанавливается внутри них. Приемный узел приваривается к стенке с наружной стороны в нижней части вертикального резервуара.

По устойчивости к воздействию климатических факторов внешней среды пробоотборники изготавливаются в исполнении У и УХЛ категории размещения 1 по ГОСТ 15150-69.

Устройство и принцип работы

Пробоотборник (рис. 1) состоит из кронштейна 1, нижней секции 2, средних секций 3, верхней секции 4, крана сливного с патрубком 5, ограждения 6, приемного узла 7 и узла управления 8.

Трубопроводы нижней 2, средних 3 и верхней 4 секций крепятся между собой посредством муфтовых соединений. Швеллеры этих секций соединяются между собой посредством болтовых соединений. Нижняя секция 2 резьбовым креплением соединена со сливным краном с патрубком 5. Секции 2, 3, 4 и сливной кран 5 образуют пробоотборную колонну, которая является сливной.

Все секции смонтированы в трубе понтона, входящей в состав резервуара с понтоном. Нижняя секция 2 валом 15 и муфтой 16 связана с узлом управления 8, закрытым ограждением 6. Узел управления 8 устанавливается на боковой стенке резервуара напротив трубы понтона.

Сливной кран с патрубком 5 крепится к фланцу приемного узла 7. Швеллер нижней секции 2 закрепляется на кронштейне 1, который в свою очередь установлен на основании 9, приваренном к дну резервуара.

Кронштейн 1 сварной конструкции устанавливается на дне резервуара. Кронштейн крепится к основанию 9 через прокладки 18 шпильками 11, шайбами 12 и гайками 13.

Нижняя секция смонтирована на швеллере. На верхнем конце швеллера имеются отверстия для соединения со швеллером средней секции. На кронштейнах, приваренных к швеллеру, установлены шаровые краны.

Средняя секция (рис. 2) смонтирована на швеллере 1, на нижнем конце которого имеются отверстия для соединения швеллера 1 со швеллером нижней или средней секции. Верхние крепежные отверстия предназначены для соединения швеллера 1 со швеллером следующей средней секции или со швеллером верхней секции. На кронштейнах 2 и 3, приваренных к швеллеру 1, установлены шаровые краны 4 и 5. Между кронштейном 3 и шаровым краном 5 установлен кронштейн 6 с выдвижной пластиной 7. Выдвижная пластина служит для расклинивания средней секции в зависимости от диаметра трубы понтона. По такому же принципу крепятся верхняя и нижняя секции. На осях шаровых кранов 4 и 5 штифтами крепится коромысло 8, на которое с помощью осей 9 крепятся тяги 10 и 11. Пальцы 12 — технологические, которые после монтажа пробоотборника удаляются.

Болты 13, гайки 14, 15 и шайбы 16, установленные в тягах 10 и 11, служат для соединения тяг средней секции с соответствующими тягами верхней или нижней секции.

Шаровые краны 4 и 5 соединены между собой трубой 18. Сверху шарового крана 4 установлена труба 17, а снизу шарового крана 5 — труба 19, муфта 20. Все трубные соединения контрятся контргайками. Для герметизации резьбовых соединений используется лен, краска.

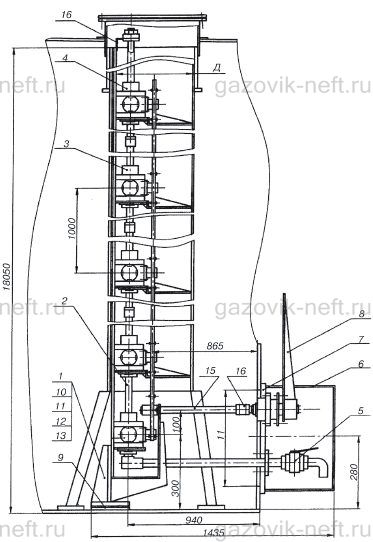

Рис. 1. Пробоотборник секционный ПСРП, ПСРП1

Рис. 1. Пробоотборник секционный ПСРП, ПСРП1:
1 — кронштейн; 2 — нижняя секция; 3 — средняя секция; 4 — верхняя секция; 5 — кран сливной с патрубком; 6 — ограждение; 7 — приемный узел; 8 — узел управления; 9 — основание; 10 — прокладка; 11 — шпилька; 12 — шайба; 13 — гайка; 14 — вал; 15 — муфта; 16 — уголок

Верхняя секция смонтирована на швеллере, на нижнем конце которого имеются отверстия для соединения швеллера со швеллером средней секции.

Приемный узел 7 (рис. 1) состоит из узла фланца и упоров и приваривается к стенке резервуара с наружной стороны в нижней его части.

Узел управления состоит из ручки, закрепленной на валу 14. Герметизация подвижного соединения узла управления достигается за счет поджатия сальников фланцем, нажимными шпильками и гайками.

Принцип работы

Отбор пробы осуществляется следующим образом:

а) ручку узла управления 8 (рис. 1) повернуть вправо до упора. Усилие поворота через муфту 16 передается на вал 15 и через штифтовое соединение 14 на коромысло нижней секции. При повороте коромысел открываются или закрываются шаровые краны. Сквозные отверстия шаров совмещаются с боковыми отверстиями корпусов кранов, одновременно перекрывая и открывая нижние отверстия.

Продукт, находящийся в резервуаре, поступает через боковые отверстия корпусов шаровых кранов и заполняет секции независимо друг от друга;

б) при повороте ручки узла управления до упора влево, сквозные отверстия шаров совмещаются с верхними и нижними отверстиями корпусов, перекрывая боковые отверстия, отсекая от основного продукта столб пробы в пробоотборной колонне. Проба смешивается и поступает в специальную пробоотборную посуду.

Проба, отобранная пробоотборником путем выделения в резервуаре столбика продукта по всей высоте резервуара и слива его через систему труб в пробоотборную посуду, по своему составу соответствует продукту в резервуаре.

Порядок отбора пробы:

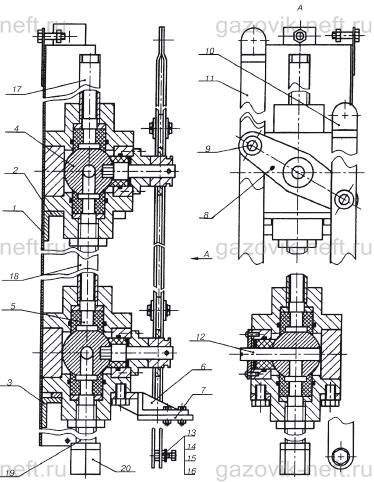

Рис. 2. Средняя секция пробоотборника секционного ПСРП, ПСРП1

Рис. 2. Средняя секция пробоотборника секционного ПСРП, ПСРП1:
1 — швеллер; 2, 3 — кронштейн; 4, 5 — шаровой кран; 6 — кронштейн; 7 — выдвижная пластина; 8 — коромысло; 9 — ось; 10, 11 — тяга; 12 — палец; 13 — болт; 14, 15 — гайки; 16 — шайба; 17, 18, 19 — труба; 20 — муфта.

Технические характеристики

Наименование параметровПСРППСРП–1
Диаметр условного прохода DN 15 15
Объем пробы 1 м пробоотборной колонны, л 0,150 ±0,005 0,150 ±0,005
Время забора образца, мин, не более 5 5
Максимальная вязкость продукта, Ст 5 5
Температура продукта, °С
минимальная –40 –40
максимальная 80 80
Гидростатическое давление в резервуаре, МПа, не более 0,16 0,16
Внутренний диаметр направляющей трубы, мм 240 200
Габаритные размеры, мм, не более
длина 1435 1435
ширина 450 450
Высота резервуара, мОбозначения пробоотборниковКоличество в пробоотборнике секцийВысота пробоотборника, мм, не более НМасса, кг, не более
нижнихсреднихверхних
17…18 ПСРП–17 1 7 1 18050 221
15…16 ПСРП–15 1 6 1 16050 203
13…14 ПСРП–13 1 5 1 14050 184
11…12 ПСРП–11 1 4 1 12050 165
9…10 ПСРП–9 1 3 1 10050 146
7…8 ПСРП–7 1 2 1 8050 127
5…6 ПСРП–5 1 1 1 6050 108
4 ПСРП–4 1 1 спец. секция с двумя кранами 4050 92
